A1 등급 · 슬림 코어
Data Center · 데이터센터
유기단열재로 적용 가능 영역 — A1 인정 등급 적용 시 미션 크리티컬 공간에 사용할 수 있으며, 얇은 코어로 천장 점유를 최소화합니다.
AEROCLAD Phenolic은 초저 열전도율·고청결·경량·화재안전·강성·시공효율 6개 축을 동시에 충족하도록 설계되었습니다.
페놀릭 폼은 산업 참고치 기준 약 0.018–0.022 W/m·K로 동급 단열재 중 매우 낮은 열전도율을 보입니다.
60µm 엠보싱 알루미늄 내피로 입자 비산이 거의 없고, 약품 세척 및 정기 청소가 용이합니다.
BS 476 Part 6·7 Class 0 / ASTM E84 표면연소 대응. 표면 화염 확산이 매우 제한적입니다.
금속 덕트+보온재 시공 대비 무게가 가벼워 천장 부하·구조 부담을 줄입니다.
외피·내피 모두 60µm 엠보싱 알루미늄. 강성·마감·내구성에서 균일한 품질을 확보합니다.
CNC V-Groove 가공·접합·검수가 공장에서 완료. SDM(Straight Duct Method)과 호환됩니다.
60µm 두께 엠보싱 알루미늄 시트. 외부 충격·핸들링에 강하고 균일한 마감 품질을 제공합니다.
핑크/살몬 톤 페놀릭 폼 코어. 초저 열전도율과 우수한 화재 특성을 동시에 제공합니다.
내면도 60µm 엠보싱 알루미늄으로 동일 마감. 청소 용이성과 입자 비산 억제에 기여합니다.

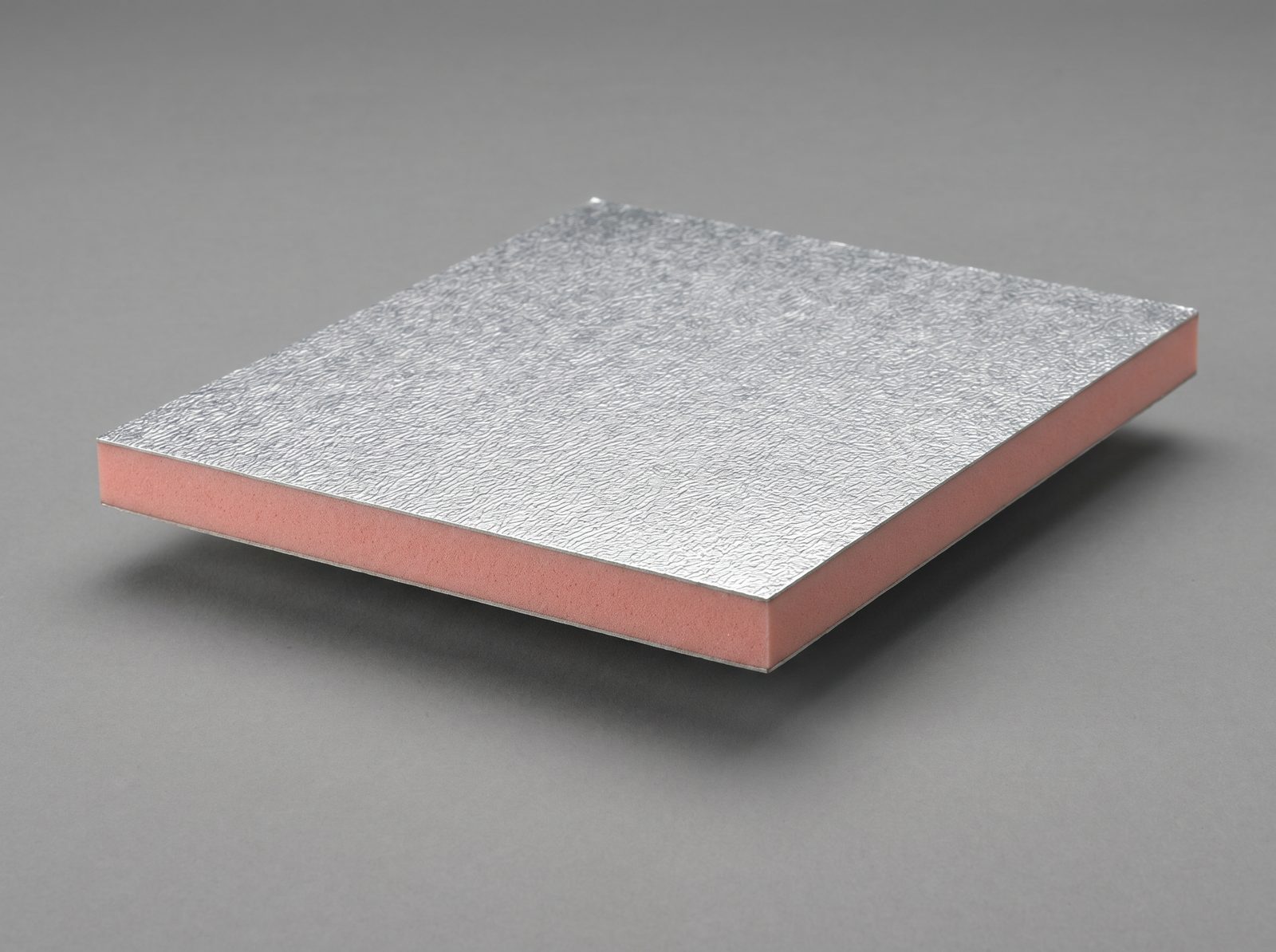

카탈로그 표준 컷 기준으로 상면·하면만 60µm 엠보싱 알루미늄 마감, 측면·절단면은 20 mm 페놀릭 코어 노출 상태를 명확히 보여줍니다.
| 항목 · ITEM | 사양 · SPECIFICATION |
|---|---|
| 코어 재질 | 페놀릭 폼 (Closed Cell) |
| 코어 밀도 (참고) | 35 – 50 kg/m³ |
| 코어 두께 | 20 mm 표준 · 25 mm 옵션 (25 mm 초과는 특별 주문) GFI 산업 표준 |
| 외피 / 내피 (표준) | 상·하면 60µm 엠보싱 알루미늄 시트 (절단면 코어 노출) |
| 외피 옵션 | 200µm 칼라강판 (Pre-coated GI Steel) 외장 · 옥외·노출·외장 보호 구간용 v3.5.2 신규 |
| 열전도율 (λ, 참고치) | 0.018 – 0.022 W/m·K Kingspan KoolDuct · GFI |
| 화재 등급 (대응) | BS 476 Part 6·7 Class 0 / ASTM E84 (참고) |
| 독립기포 비율 (참고) | ≥ 90 % Closed Cell EPFA |
| 설계 정압 범위 | ±2,000 Pa (산업 참고치) |
| 최대 운영 풍속 | ~20 m/s (산업 참고치) |
| 운영 온도 | -30℃ ~ +120℃ (코어 한계 참고) |
| 누기 등급 | 최대 Class C ~ D 대응 (밀폐 시공 기준) EN 12237 |
| 경량성 (참고) | 금속 덕트 + 보온재 시공 대비 약 50% 경량 |
| 연결 방식 | 플랜지(TDF/TDC) · 슬립조인트 · 알루미늄 자착 테이프 |
| 가공 방식 | CNC 45° V-Groove · SDM 호환 · OSC 공장 제작 |
Phenolic 보드도 CNC V-Groove 사전 가공 후 SDM 방식으로 신속하게 조립됩니다. 금속 덕트 대비 공정이 단축되고, 보온·외장이 분리되지 않습니다.
치수 도면 기반 45° V-Groove 자동 가공. 60µm 외피 손상 없이 정밀 절단합니다.
플랫 패널 운반 후 현장 90° 절곡·코너 본딩. 컴팩트한 운반·시공이 가능합니다.
플랜지(TDF/TDC) 연결, 알루미늄 자착 테이프로 외피 연속성을 확보합니다.
지지 간격 ≤ 1,200 mm 권장, 누기 등급은 시공 품질에 따라 EN 12237 Class C ~ D 대응 가능.
AEROCLAD Phenolic은 국제 BS·ASTM·EN 표준과 국내 KS 체계를 동시에 준거합니다.
표면 화염 확산 시험
Class 0 대응
표면 연소 특성
화염 확산 지수
유럽 화재 분류
(코어 등급별 변동)
비금속 환기 덕트
유럽 공식 규격
덕트 누기 등급
Class C ~ D 대응
가스 유해성 시험
(국내 적용)
유럽 페놀릭폼 협회
품질 기준 호환
품질·환경 경영 시스템
(제조 공정 인증)
페놀릭 코어 자체의 흡음 성능은 낮으므로 소음 민감 구간에서는 흡음 라이너 또는 그라스울 덕트 하이브리드를 검토합니다.
코어 운영 한계는 일반적으로 +120℃ 수준. 고온 배기·산업용 후드 덕트에는 별도 내열 사양을 검토합니다.
옥외 직접 노출 구간은 자외선·강우에 약하므로 GI 자켓팅 또는 별도 외장재를 적용합니다.
구획 관통부에는 별도 방화 댐퍼·실링재를 병용합니다. NFPA 90A 및 국내 건축법 통과부 기준 준수가 필요합니다.
이슬점 이하 운전 시 외피 연속성과 플랜지 실링의 기밀 시공이 결로 방지의 핵심입니다.
일반적으로 ≤ 1,200 mm 권장이며 단면적·정압에 따라 구조 검토 후 산정합니다.
프로젝트 요구사항에 따라 최적 코어 재질을 선정해 드립니다. Glasswool은 화재안전·흡음·범용 공조, Phenolic은 초저 열전도율·클린룸, Urethane PIR은 습식·부식 환경에 강점이 있습니다.
| 항목 | Glasswool | Phenolic ★ | Urethane PIR |
|---|---|---|---|
| 주요 용도 | 불연 지향 · 일반 공조 | 고단열 · 클린룸 | 부식 · 습한 환경 |
| 열전도율 (참고치) | 0.033 ~ 0.040 W/m·K | 0.018 ~ 0.022 W/m·K | 0.022 ~ 0.025 W/m·K |
| 화재 특성 | 불연 (KS) · A1 (EN) | Class 0 (BS 476) 대응 | 준불연 · GI 자켓 변형 |
| 흡음 성능 (NRC) | 0.80+ (우수) | 0.10 이하 (낮음) | 0.10 이하 (낮음) |
| 수분 저항 | 외피 베이퍼 베리어 의존 | 외피 베이퍼 베리어 의존 | Closed Cell ≥ 90% |
| 밀도 범위 | 64 – 96 kg/m³ | 35 – 50 kg/m³ | 40 – 60 kg/m³ |
| 대표 적용 | 데이터센터 · 지하 · 병원 | GMP · 제약 · 클린룸 | 수영장 · 수처리 · 해안 |
※ 산업 기술 자료(NAIMA AH121, ISOVER CLIMAVER, Kingspan KoolDuct, EPFA, UET Catalog 등) 기반 참고 수치이며, 정확한 사양은 프로젝트별로 확정됩니다.
견적 · BIM 데이터 · 시험성적서 — AEROCLAD 팀이 신속하게 응답드립니다.
APPLICATIONS
국내 시장의 특성과 화재 안전 규정에 맞춰 정리한 Phenolic PID의 대표 적용 분야입니다.
유기단열재로 적용 가능 영역 — A1 인정 등급 적용 시 미션 크리티컬 공간에 사용할 수 있으며, 얇은 코어로 천장 점유를 최소화합니다.
0% 발진·낮은 표면 거칠기로 청정 수술실의 미립자 관리에 적합하며, A1 불연 등급으로 환자·장비 화재 안전을 확보합니다.
병동·외래·검진실 공조에 낮은 휘발물질 발산과 위생 마감으로 대응하며, 유지보수 시 알루미늄 외피로 청소 용이합니다.
대공간 공조 횡주관에 슬림 코어로 노출 천장 활용도를 높이고, 낮은 열전도로 냉방 손실을 최소화합니다.
럭셔리 객실·라운지 공조에 콤팩트한 60μm 알루미늄 외피로 고급 마감을 제공하며, 결로·열손실을 동시에 차단합니다.
강의실·실험실의 안전한 공조 시스템에 A1 불연·낮은 휘발물 등급으로 대응하며, 얇은 코어로 천장고를 확보합니다.
프리미엄 오피스타워의 경량 공조 시스템에 적합하며, 슬림 단열로 임대면적·천장고를 동시에 확보합니다.
공연장·미술관의 정밀 온습도 제어에 낮은 열전도로 대응하며, A1 불연으로 관람객 안전을 보증합니다.
제약·바이오 GMP 시설 일반 공조에 청정 외피와 낮은 발진성으로 대응하며, 관리주의 시설 기준 단위 청정도를 지원합니다.
DOMESTIC APPLICATION MATRIX
국내 시장의 화재 안전 규정·청정도 기준·시설 특성을 반영한 제품별 적용 가능 범위입니다.
본 페이지의 Phenolic 행을 강조 표시했습니다.
| 적용 시설 / 환경 | Glasswool | Phenolic | Urethane PIR | 비고 |
|---|---|---|---|---|
| 일반 상업시설 오피스·호텔·쇼핑몰·공항 |
★주력 | ★주력 | ✕부적합 | 우레탄은 화재 이슈로 오픈 공간 지양 |
| 학교·문화·스포츠·지하주차 | ★주력 | ★주력 | ✕부적합 | 일반 환경은 그라스울·페놀릭 권장 |
| 데이터센터 | ★주력 | ○가능 | △조건부 | 그라스울 불연 주력, 페놀릭 가능 |
| 병원 일반구역 병동·외래·로비 |
○가능 | ○가능 | △조건부 | 일반 진료구역은 3종 모두 적용 가능 |
| 병원 수술실·중환자실 | ✕부적합 | ★주력 | ★주력 | 그라스울 불가, 청정도 기준 |
| 일반 GMP 시설 관리주의·제조소 |
✕부적합 | ○가능 | ★주력 | GMP부터 그라스울 적용 어려움 |
| 고청정 클린룸 ISO Class 5↓ · 반도체 Fab |
✕부적합 | ✕부적합 | ★주력 | 우레탄 PIR 단독 권장 |
| 제약·바이오·식품 공장 | △조건부 | ○가능 | ★주력 | 청정·내식 요구 → 우레탄 주력 |
| 수처리·수영장 부식·고습 환경 |
✕부적합 | △조건부 | ★주력 | 우레탄 PIR 주력, 내식 외피 |
| 화학·석유화학 공장 소방설비 완비 |
△조건부 | ○가능 | ○가능 | 소방·화재 설비 조건 충족 시 |
