A2-s1,d0 불연 · 광대역 흡음
Data Center · 데이터센터
불연 그라스울 코어로 미션 크리티컬 공간의 화재 안전을 확보하고, 광대역 흡음으로 장비 소음을 완화하며 누기 차단으로 냉방 효율을 유지합니다.
AEROCLAD Glasswool은 불연성·고밀도·흡음·결로방지·시인성·시공효율 6개 축을 동시에 충족하도록 설계되었습니다.
무기질(미네랄) 섬유 단열재로 자체 연소되지 않으며, 화재 시 유독가스 발생이 극히 적어 대피경로 보호에 유리합니다.
사용 조건에 따라 64K · 96K kg/m³ 고밀도 보드를 선택할 수 있어 변형·처짐 위험을 최소화합니다.
다공성 유리섬유 구조가 덕트 내부 공명·중주파 소음을 흡수해 별도 흡음 라이너 없이도 정온 환경에 기여합니다.
알루미늄 베이퍼 베리어 외피가 외부 습기 침투를 차단해 냉방 덕트의 결로 손상 리스크를 낮춥니다.
AEROCLAD 시그니처 매트 블랙 내피. 노출형 덕트의 시인성을 줄이고 입자 비산을 억제합니다.
CNC V-Groove 가공·접합·검수가 공장에서 완료되어 출하됩니다. SDM(Straight Duct Method)과 호환됩니다.

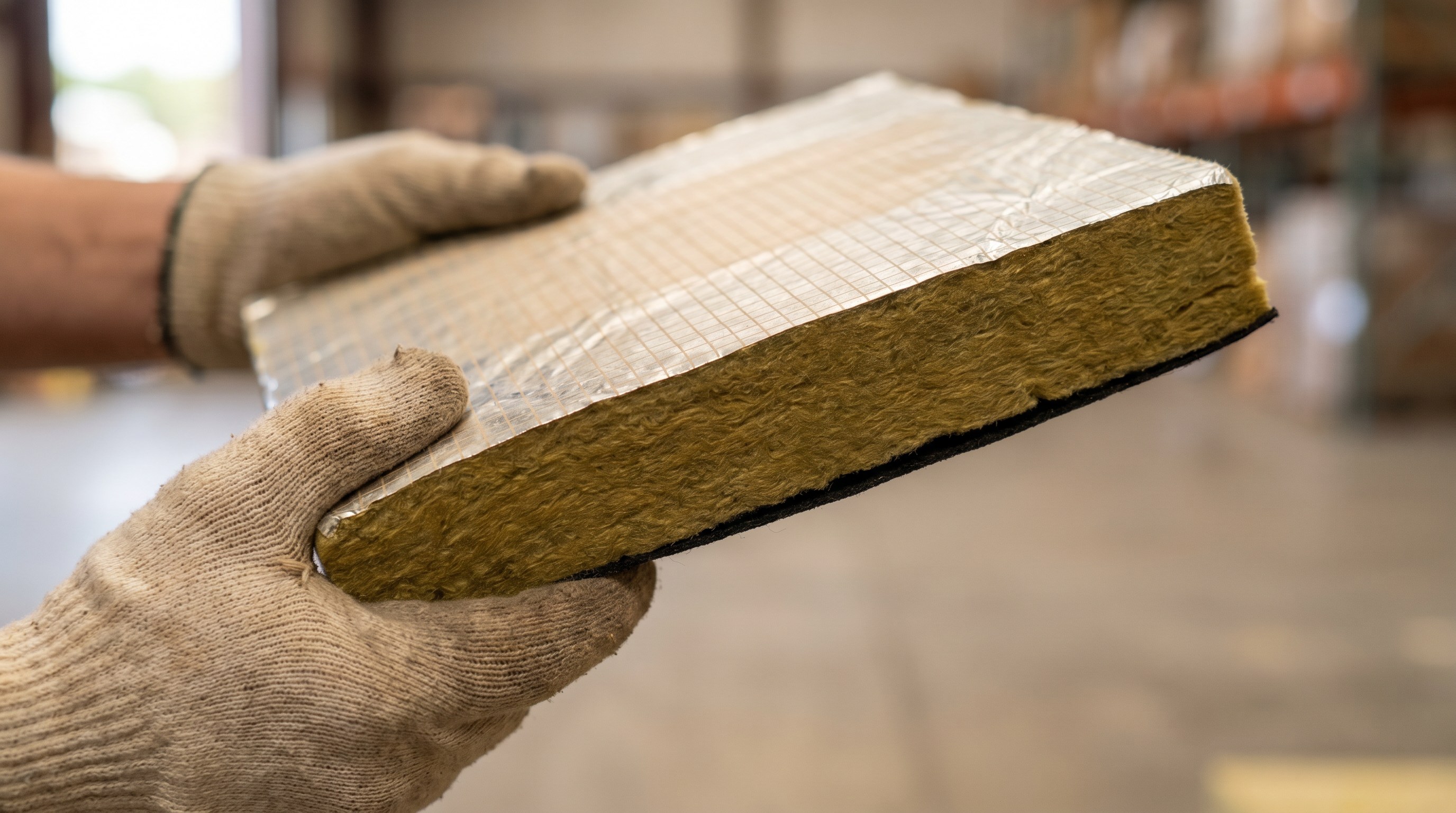

실버 알루미늄 호일 외피. 외부 습기 차단(Vapor Barrier)과 단열재 보호 기능. FSK / Reinforced Foil 옵션 가능.
고밀도 그라스울 압축 보드. 무기 섬유 기반 불연 특성과 단열·흡음 성능을 동시에 제공합니다.
AEROCLAD 시그니처 매트 블랙 내피. 시인성 감소, 입자 비산 억제, UL 181 Erosion 적합 수준의 표면 강도.
AEROCLAD Glasswool은 25 mm 단일 코어 두께를 표준으로 공급합니다. 그라스울 코어 자체가 덕트 라이너 역할을 하여 ASTM C423 시험방법 기반 산업 참고치 기준 중·고주파 영역에서 우수한 흡수 특성을 보입니다.
| 코어 두께 | 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | NRC |
|---|---|---|---|---|---|---|---|
| 25 mm (1") · 표준 | 0.11 | 0.28 | 0.68 | 0.90 | 0.93 | 0.89 | 0.70 – 0.80 |
| 항목 · ITEM | 사양 · SPECIFICATION |
|---|---|
| 코어 재질 | 고밀도 그라스울 (무기 섬유) KS L 9102 |
| 코어 밀도 | 64K · 96K kg/m³ (선택 가능) |
| 코어 두께 | 25 mm 단일 (표준 공급 사양) |
| 외피 (Outer Skin) | 알루미늄 호일 베이퍼 베리어 (FSK 옵션) |
| 내피 (Inner Skin) | 블랙 화이바그라스 (AEROCLAD 시그니처) |
| 열전도율 (k-value) | 0.033 W/m·K (코어 25℃ 산업 참고치) NAIMA AH121 |
| 화재 등급 (KS) | 코어 불연 KS F ISO 1182 |
| 화재 등급 (EN) | A1 (비연소성) EN 13501-1 |
| 가스 유해성 | 기준 적합 KS F 2271 |
| 설계 정압 범위 | ±2,500 Pa (산업 참고치) UL 181 Class 1 |
| 최대 운영 풍속 | ~25.4 m/s (산업 참고치) NAIMA AH121 |
| 흡음 성능 (NRC) | 0.70 – 0.80 (25 mm 표준 · 산업 참고치) ASTM C423 |
| 누기 등급 | 최대 Class D 대응 (밀폐 시공 기준 · CLIMAVER 사례) EN 12237 |
| 경량성 (참고) | 금속 덕트 + 미네랄울 시공 대비 약 50% 경량 (산업 참고치) ISOVER CLIMAVER |
| 운영 온도 | 표준 HVAC 운전 범위 (-30℃ ~ +120℃ 코어 한계) |
| 표면 침식 저항 | UL 181 Erosion 시험 적합 수준 |
| 연결 방식 | 플랜지(TDF/TDC) · 슬립조인트 · 스테이플+테이프 |
| 가공 방식 | CNC 45° V-Groove · SDM 호환 · OSC 공장 제작 |
AEROCLAD Glasswool은 CNC V-Groove로 사전 가공된 보드를 사용하여 SDM(Straight Duct Method) 방식으로 신속하게 조립됩니다. 금속 덕트 대비 공정이 단축되고, 보온·외장이 분리되지 않습니다.
치수 도면 기반 45° V-Groove 자동 가공. 직선 덕트 한 장에서 4면 절곡이 가능하도록 정밀 절단됩니다.
플랫 패널 상태로 운반 후 현장에서 90° 절곡 및 모서리 본딩. 운반 공간이 크게 줄어듭니다.
플랜지(TDF/TDC) 또는 슬립조인트로 연결, 알루미늄 자착 테이프로 외피 연속성을 확보합니다.
지지 간격 ≤ 1,200 mm 권장, 누기 등급 EN 12237 Class D 대응 가능 수준으로 기밀 검사를 수행합니다.
AEROCLAD Glasswool은 국내 KS·KFI 체계와 국제 SMACNA·EN·ASTM 표준을 동시에 준거합니다. 불연성·가스유해성·흡음·표면연소·침식저항·기밀성의 6대 검증 축을 만족하도록 설계되었습니다.
건축자재 불연성 시험
코어 불연 대응
가스 유해성 시험
유독가스 기준 적합
인조 광물 섬유 보온재
그라스울 보드 규격
유럽 화재 분류 A1
비연소성 등급
비금속 환기 덕트
유럽 공식 규격
덕트 누기 등급
최대 Class D 대응
Class 1 Air Duct
침식·연소 시험
흡음 성능 시험
NRC 산정 기준
품질·환경 경영 시스템
(제조 공정 인증)
구획 관통부에서는 불연 코어와 별도 방화 댐퍼·실링재의 병용을 권장합니다. NFPA 90A 및 국내 건축법 통과부 기준 준수가 필요합니다.
블랙 화이바그라스 내피는 일반 공조(IDA1~IDA3) 환경에 적합. 클린룸 ISO Class 7 이상의 고청결도는 페놀릭·우레탄 PIR 코어 검토를 권장합니다.
이슬점 이하 운전 구간에서는 알루미늄 호일의 이음부 연속성이 결로 방지의 핵심입니다. 접착 테이프·플랜지 실링 사양 확정이 필요합니다.
고밀도 코어로 자체 강도가 확보되지만, 설계 정압·치수·처짐을 고려한 지지 간격(통상 ≤ 1,200 mm)은 구조 검토에 따라 별도 산정합니다.
그라스울 덕트 보드의 내면 마찰계수는 일반적으로 0.02 – 0.025 (산업 참고치) 범위로, 정밀 압력 계산 시 SMACNA Duct Design Guide의 비금속 덕트 보정값 적용을 권장합니다.
옥외 직접 노출 구간은 웨더프루프 외피 또는 별도 외장재(GI 자켓팅 등) 적용이 필요합니다. 일반 알루미늄 호일 외피만으로는 자외선·강우 직접 노출에 부적합합니다.
프로젝트 요구사항에 따라 최적 코어 재질을 선정해 드립니다. Glasswool은 화재안전·흡음·범용 공조, Phenolic은 초저 열전도율·클린룸, Urethane PIR은 습식·부식 환경에 강점이 있습니다.
| 항목 | Glasswool ★ | Phenolic | Urethane PIR |
|---|---|---|---|
| 주요 용도 | 불연 지향 · 일반 공조 | 고단열 · 클린룸 | 부식 · 습한 환경 |
| 열전도율 (참고치) | 0.033 ~ 0.040 W/m·K | 0.018 ~ 0.022 W/m·K | 0.022 ~ 0.025 W/m·K |
| 화재 특성 | 불연 (KS) · A1 (EN) | Class 0 (BS 476) 대응 | 준불연 · GI 자켓 변형 |
| 흡음 성능 (NRC) | 0.80+ (우수) | 0.10 이하 (낮음) | 0.10 이하 (낮음) |
| 수분 저항 | 외피 베이퍼 베리어 의존 | 외피 베이퍼 베리어 의존 | Closed Cell ≥ 90% |
| 밀도 범위 | 64 – 96 kg/m³ | 35 – 50 kg/m³ | 40 – 60 kg/m³ |
| 대표 적용 | 데이터센터 · 지하 · 병원 | GMP · 제약 · 클린룸 | 수영장 · 수처리 · 해안 |
※ 산업 기술 자료(NAIMA AH121, ISOVER CLIMAVER, Kingspan KoolDuct, EPFA, UET Catalog 등) 기반 참고 수치이며, 정확한 사양은 프로젝트별로 확정됩니다.
견적 · BIM 데이터 · 시험성적서 — AEROCLAD 팀이 신속하게 응답드립니다.
APPLICATIONS
국내 시장의 특성과 화재 안전 규정에 맞춰 정리한 Glasswool 복합덕트의 대표 적용 분야입니다.
불연 그라스울 코어로 미션 크리티컬 공간의 화재 안전을 확보하고, 광대역 흡음으로 장비 소음을 완화하며 누기 차단으로 냉방 효율을 유지합니다.
대구경 제연·환기 덕트에 자가지지 구조로 처짐을 최소화하고, 결로·소음 동시 제어로 차량 진동 환경에 안정적입니다.
병동·외래·로비 등 일반 진료구역의 위생 공조에 적합하며, 낮은 발진성과 안정적 음향 환경을 동시에 제공합니다. (수술실 제외)
대공간 라운지·게이트의 장거리 횡주관에 경량 자가지지 구조로 시공성을 높이고, 광대역 흡음으로 명료한 공항 음향 환경을 구현합니다.
객실·로비·연회장 공조에 흡음·결로방지를 동시에 제공하고, 청결한 FSK 외피로 인테리어 마감과 자연스럽게 조화됩니다.
강의실·강당·도서관의 잔향 제어와 비화염성 안전을 동시에 확보하고, 내구성 보드 구조로 장기 유지보수 비용을 절감합니다.
특별피난계단 부속실 제연·층별 공조 횡주관에 경량 구조로 적재하중 부담을 줄이고, 광대역 흡음으로 쾌적한 업무 음환경을 제공합니다.
공연장·극장·전시장의 정밀 음향 설계에 NRC 0.70–0.80 흡음 성능으로 대응하고, 관객 안전을 위한 A2 불연 등급을 보증합니다.
대공간 체육관·아레나의 장스팬 덕트 처짐을 보드 자가지지로 억제하고, 관중석 잔향을 광대역 흡음으로 자연 감쇠합니다.
DOMESTIC APPLICATION MATRIX
국내 시장의 화재 안전 규정·청정도 기준·시설 특성을 반영한 제품별 적용 가능 범위입니다.
본 페이지의 Glasswool 행을 강조 표시했습니다.
| 적용 시설 / 환경 | Glasswool | Phenolic | Urethane PIR | 비고 |
|---|---|---|---|---|
| 일반 상업시설 오피스·호텔·쇼핑몰·공항 |
★주력 | ★주력 | ✕부적합 | 우레탄은 화재 이슈로 오픈 공간 지양 |
| 학교·문화·스포츠·지하주차 | ★주력 | ★주력 | ✕부적합 | 일반 환경은 그라스울·페놀릭 권장 |
| 데이터센터 | ★주력 | ○가능 | △조건부 | 그라스울 불연 주력, 페놀릭 가능 |
| 병원 일반구역 병동·외래·로비 |
○가능 | ○가능 | △조건부 | 일반 진료구역은 3종 모두 적용 가능 |
| 병원 수술실·중환자실 | ✕부적합 | ★주력 | ★주력 | 그라스울 불가, 청정도 기준 |
| 일반 GMP 시설 관리주의·제조소 |
✕부적합 | ○가능 | ★주력 | GMP부터 그라스울 적용 어려움 |
| 고청정 클린룸 ISO Class 5↓ · 반도체 Fab |
✕부적합 | ✕부적합 | ★주력 | 우레탄 PIR 단독 권장 |
| 제약·바이오·식품 공장 | △조건부 | ○가능 | ★주력 | 청정·내식 요구 → 우레탄 주력 |
| 수처리·수영장 부식·고습 환경 |
✕부적합 | △조건부 | ★주력 | 우레탄 PIR 주력, 내식 외피 |
| 화학·석유화학 공장 소방설비 완비 |
△조건부 | ○가능 | ○가능 | 소방·화재 설비 조건 충족 시 |
