AEROCLAD

AEROCLAD · 2026 EDITION

PRE-INSULATED RECTANGULAR DUCT

AEROCLAD

HVAC 보온일체형 덕트의 중심.
FSK 호일 외피·그라스울 고밀도 보드 코어·블랙티슈 내피로 구성된 자가지지 사각덕트 시스템.

CATEGORY HVAC DUCT SYSTEM

DOC NO. AC-BR-2026-V1

01 · WHY AEROCLAD

덕트와 보온을
하나의 보드로.

기존 HVAC 사각덕트는 금속 덕트 제작 → 별도 보온재 부착 → 마감 자켓팅의 다단계 공정으로 이루어집니다. AEROCLAD는 외피·단열 코어·내피를 공장에서 일체화하여, 현장에서는 절단과 조립만으로 완성되는 보온일체형 사각덕트(Pre-Insulated Rectangular Duct) 시스템입니다.

01

에너지 효율

열교 발생 지점 차단, 표면 결로 방지, 누기율 < 0.05% (금속 대비 1/10)

02

시공 효율

보온 후공정 없음, 약 50% 공기 단축, 금속 대비 1/7 중량

03

화재 안전

Glasswool 불연 코어 (A2) / PID 60µm 알루미늄 외피 / Class 0 표면 등급

AEROCLADBrochure 2026

02

AEROCLAD 그라스울 단면 — 3-layer 구조 (FSK 베이퍼 배리어 · 64K Glasswool · 블랙 글래스 티슈 내피)

SIGNATURE SPEC · 표준 사양

3-Layer 보드 구조

60 µm

Aluminum 외피 (Al 8011-H14)

64·96 kg/m³

Glasswool 고밀도 코어

0.034 W/m·K

열전도율 (Glasswool 기준)

1,200 mm

PID 기본 기장 (전 직관 공통)

AEROCLAD02 · WHY AEROCLAD

03

02 · LINEUP 01 / 03 · AEROCLAD GLASSWOOL

Glasswool
복합덕트

불연 무기질 그라스울 64·96 kg/m³ 고밀도 보드 코어 + FSK 호일 외피(알루미늄 베이퍼 배리어) + 블랙티슈(Black Fiberglass) 내피. 화재안전·흡음·범용 공조의 표준 솔루션.

AEROCLAD GLASSWOOLGW · 01 / 03

PRODUCT DETAIL

Glasswool 복합덕트 · 6대 가치 축

LINEUP 01 / 03

01

불연 (Class 0)

무기질 코어로 본질적 불연. KS F ISO 1182 / EN 13501-1 A1.

02

흡음 성능

코어 자체가 흡음재. ASTM C423 NRC 산정 가능.

03

결로 방지

알루미늄 베이퍼 베리어 외피 + 고밀도 코어.

04

시인성

내피 블랙티슈(Black Fiberglass)로 파이버 비산 차단.

05

시공 효율

CNC V-Groove 가공 + SDM 방식 신속 조립.

06

고밀도 64K

압축 보드. 강성과 흡음을 동시 충족.

표준 사양 · STANDARD SPEC

외피60 µm Al 8011-H14

코어Glasswool 64·96 kg/m³

내피부직포 32 g/m²

두께25T (표준)

λ0.034 W/m·K

화재불연 (A2) · KFI 시험성적서

기장1,200 mm

적용 분야 · APPLICATIONS

오피스병원학교 지하공간공장지하철 호텔쇼핑몰

AEROCLAD GLASSWOOLGW · 02 / 03

05

02 · LINEUP 02 / 03 · AEROCLAD PHENOLIC

Phenolic
복합덕트

초저 λ ≈ 0.023 W/m·K. 그라스울 25T 대비 20T로 동일 단열. 천장 200mm 절약. 클린룸·반도체·GMP 환경의 박형 표준.

AEROCLAD PHENOLICPH · 01 / 03

PRODUCT DETAIL

Phenolic 복합덕트 · 6대 가치 축

LINEUP 02 / 03

01

초저 λ ≈ 0.023

그라스울 대비 약 30% 낮은 열전도율.

02

박형 설계

20T 코어로 동일 단열. 천장 ≥ 200mm 절약.

03

고청결

알루미늄 내피로 입자 비산 거의 없음 (클린룸 적합).

04

화재 안전

준불연. 고온 비연화, 표면 탄화로 화염 전파 억제.

05

강성 우수

박형이면서도 충분한 압력 저항.

06

시공 효율

CNC V-Groove + SDM 신속 조립.

표준 사양 · STANDARD SPEC

외피60 µm Al 엠보 (또는 200µm 칼라강판)

코어페놀 폼 ≈ 40 kg/m³

내피60 µm Al 엠보 (무내피 가능)

두께20T (표준)

λ0.023 W/m·K

화재준불연 · BS 476

기장1,200 mm

적용 분야 · APPLICATIONS

클린룸반도체GMP 병원데이터센터호텔 리노베이션저층고 공간

AEROCLAD PHENOLICPH · 02 / 03

07

02 · LINEUP 03 / 03 · AEROCLAD URETHANE PIR

Urethane PIR
복합덕트

최저 λ ≈ 0.020 W/m·K. 폐쇄셀 ≥ 92% 방습 · 경량 1.4 kg/m². 수영장·수처리·클린룸·냉동창고 등 특수환경 한정 적용.

AEROCLAD URETHANE PIRUR · 01 / 03

PRODUCT DETAIL

Urethane PIR · 차별 가치 + 적용 제한

LINEUP 03 / 03

01

최저 λ ≈ 0.020

PID 라인업 중 가장 낮은 열전도율.

02

방습 ≥ 92%

독립 폐쇄셀 비율. 고습 환경 결로 제어 우수.

03

경량

≈ 1.4 kg/m². 그라스울 대비 약 2/3 경량.

04

부식 저항

염해·약품 환경에서 표면 알루미늄이 1차 보호.

05

기밀성

EN 1507 Class C · 누설율 < 0.05%.

06

저온 안정

−50 ℃ ~ +100 ℃ 작동 영역.

표준 사양 · STANDARD SPEC

외피80 µm Al 엠보

코어PIR 폼 ≈ 50 kg/m³

내피80 µm Al 엠보

두께20T (표준)

λ0.020 W/m·K

기장1,200 mm

⚠ 화재 안전 적용 제한
PIR은 유기계 단열재로, 일반 건축물·다중이용시설에는 권장하지 않습니다. 수영장·수처리·클린룸·냉동창고 등 결로 제어가 필수적인 특수 환경에 제한 적용됩니다.

AEROCLAD URETHANE PIRUR · 02 / 03

09

03 · TECH SPEC · 8 CATEGORY

표준 부속 카탈로그 · 01 ~ 02

10 / 20

CATEGORY 01 / 08

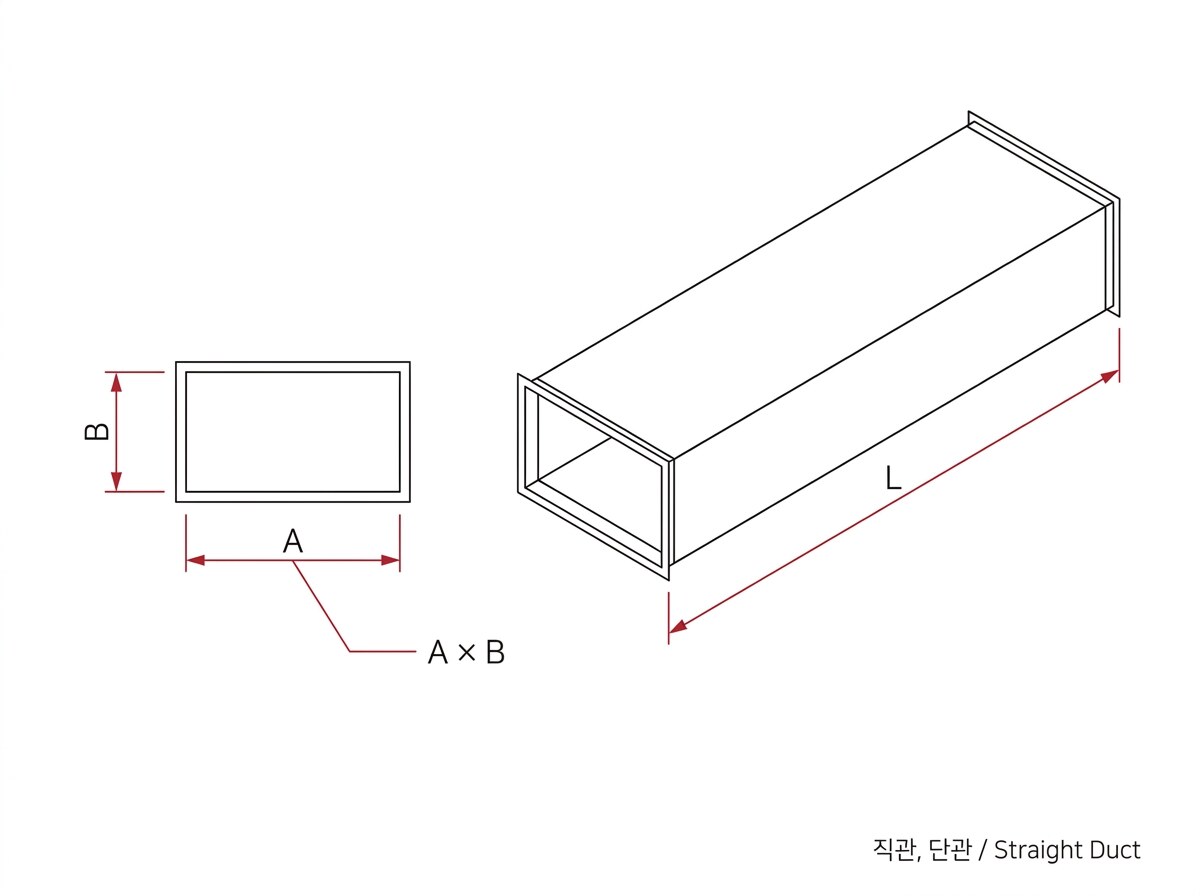

직관 (Straight Duct)

A · B

치수A × B × L

기장1,200 mm

두께25T 표준

변형 · M01 직관

CATEGORY 02 / 08

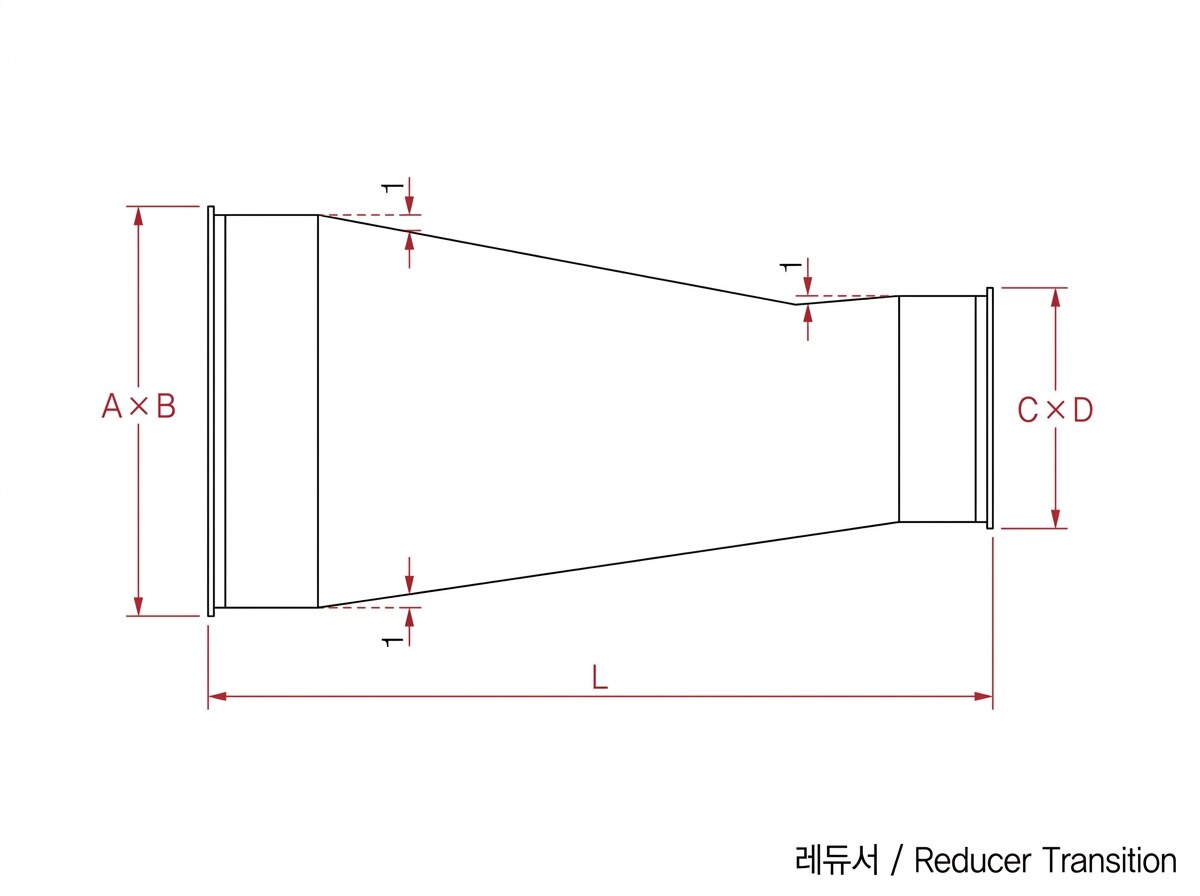

트랜지션 (Transition)

C ~ H

치수A×B · C×D · L

편심직각표시 · 상·하 수평

두께25T 표준

변형 · M05 / M08 / M09 / M10

AEROCLAD TECH SPEC03 · CATALOG

10

03 · TECH SPEC · 8 CATEGORY

표준 부속 카탈로그 · 03 ~ 04

11 / 20

CATEGORY 03 / 08

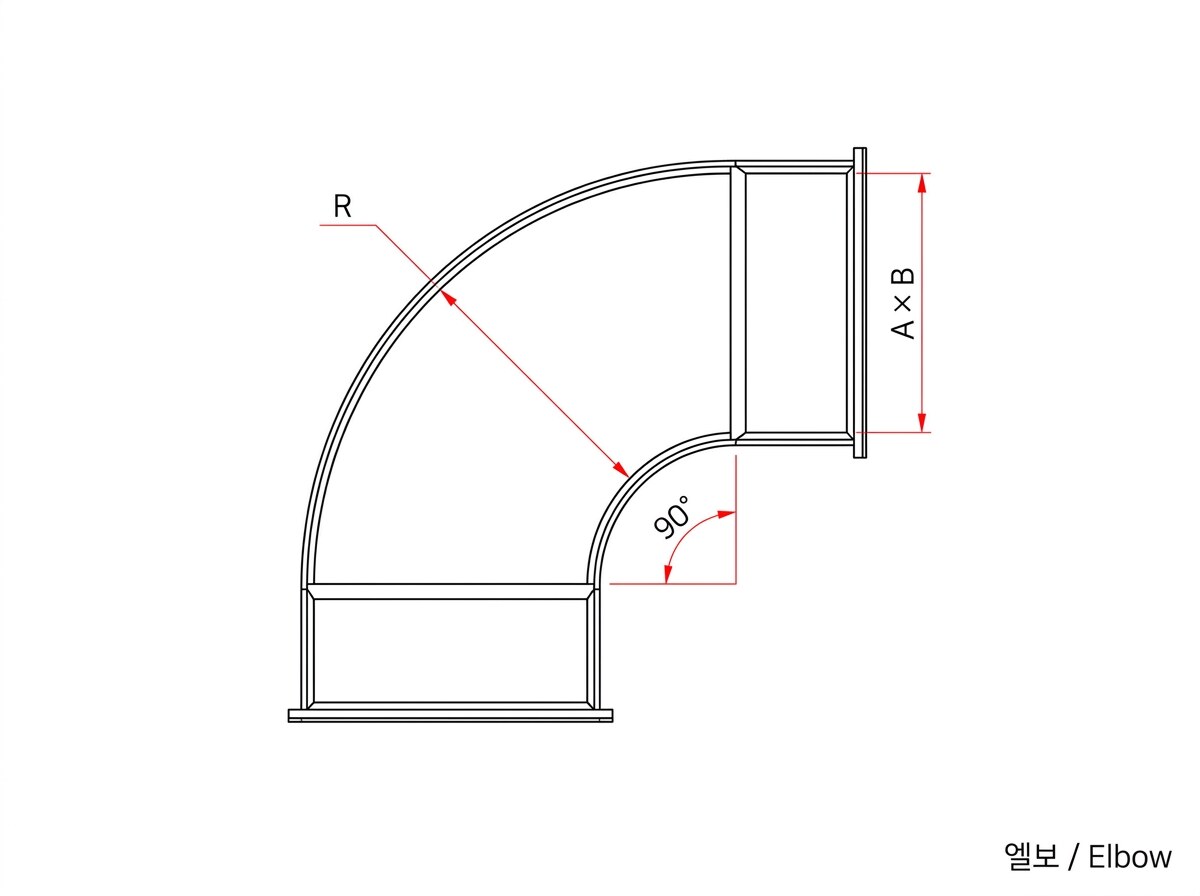

엘보 (Elbow)

I ~ L

치수A × B · R · 각도

R 표준장변 × 1/2

각도90° / 45° / 직각

변형 · M02 / M03 / M04 / M20

CATEGORY 04 / 08

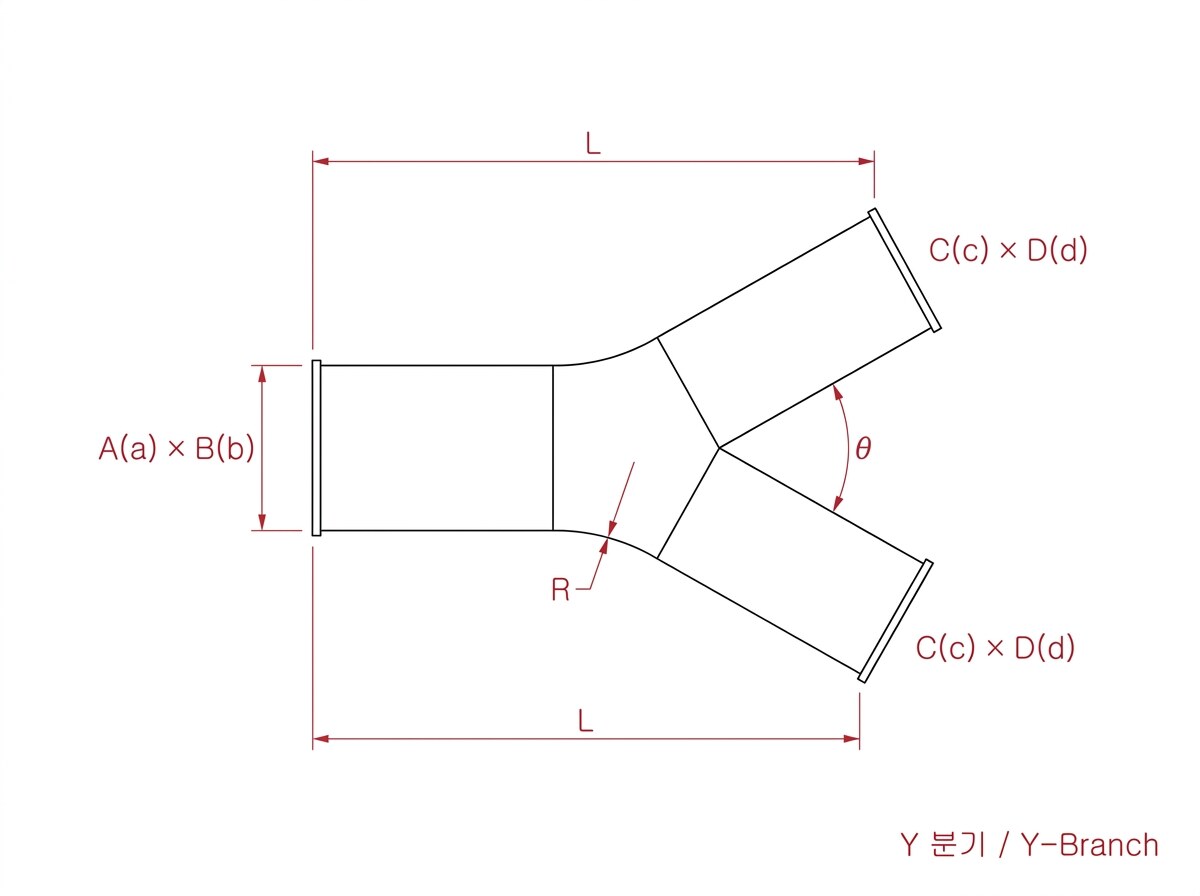

Y 분기 (Y-Branch)

M · N

치수A×B · C×D · L · R

방향시계방향 치수 기입

분기점위치 명기

변형 · M07 Y-Branch

AEROCLAD TECH SPEC03 · CATALOG

11

03 · TECH SPEC · 8 CATEGORY

표준 부속 카탈로그 · 05 ~ 06

12 / 20

CATEGORY 05 / 08

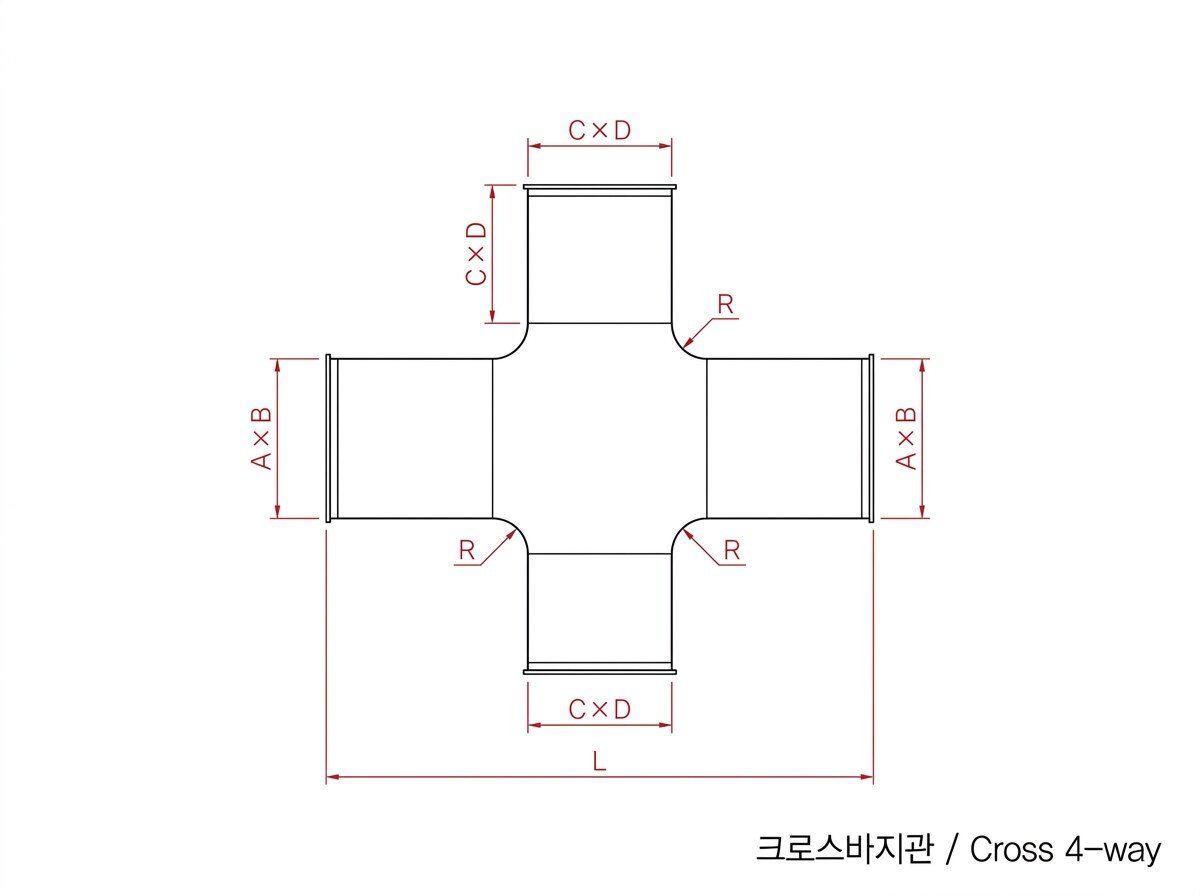

십자 분기 (Cross)

O

치수A×B · C×D · L

4 분기시계방향 동일 단면 권장

결합중앙 4중 면재 강화

변형 · M12 4-way Cross

CATEGORY 06 / 08

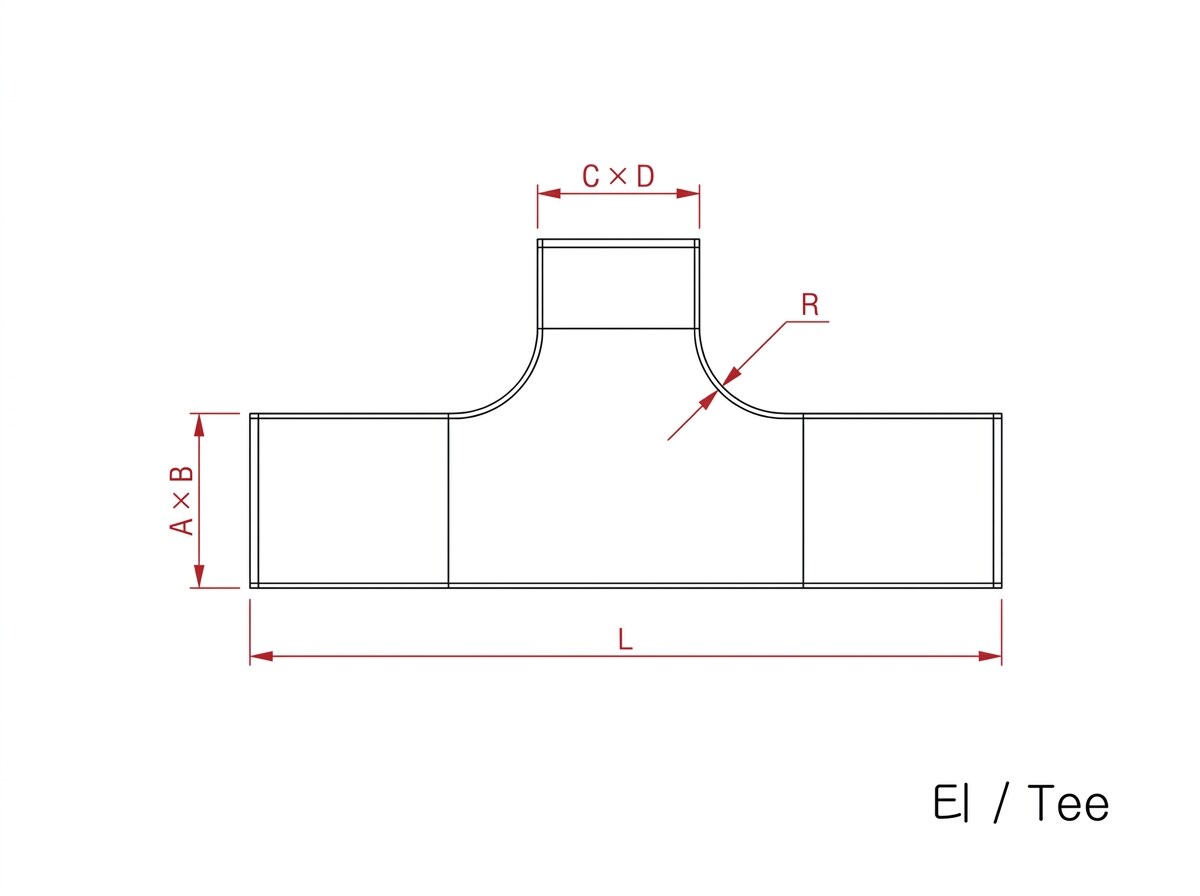

T 분기 (Tee)

P

치수A×B · C×D · L · R

분기90° 기본 · 자유각 가능

R장변 × 1/2

변형 · M06 / M11 Tee 90°

AEROCLAD TECH SPEC03 · CATALOG

12

03 · TECH SPEC · 8 CATEGORY

표준 부속 카탈로그 · 07 ~ 08

13 / 20

CATEGORY 07 / 08

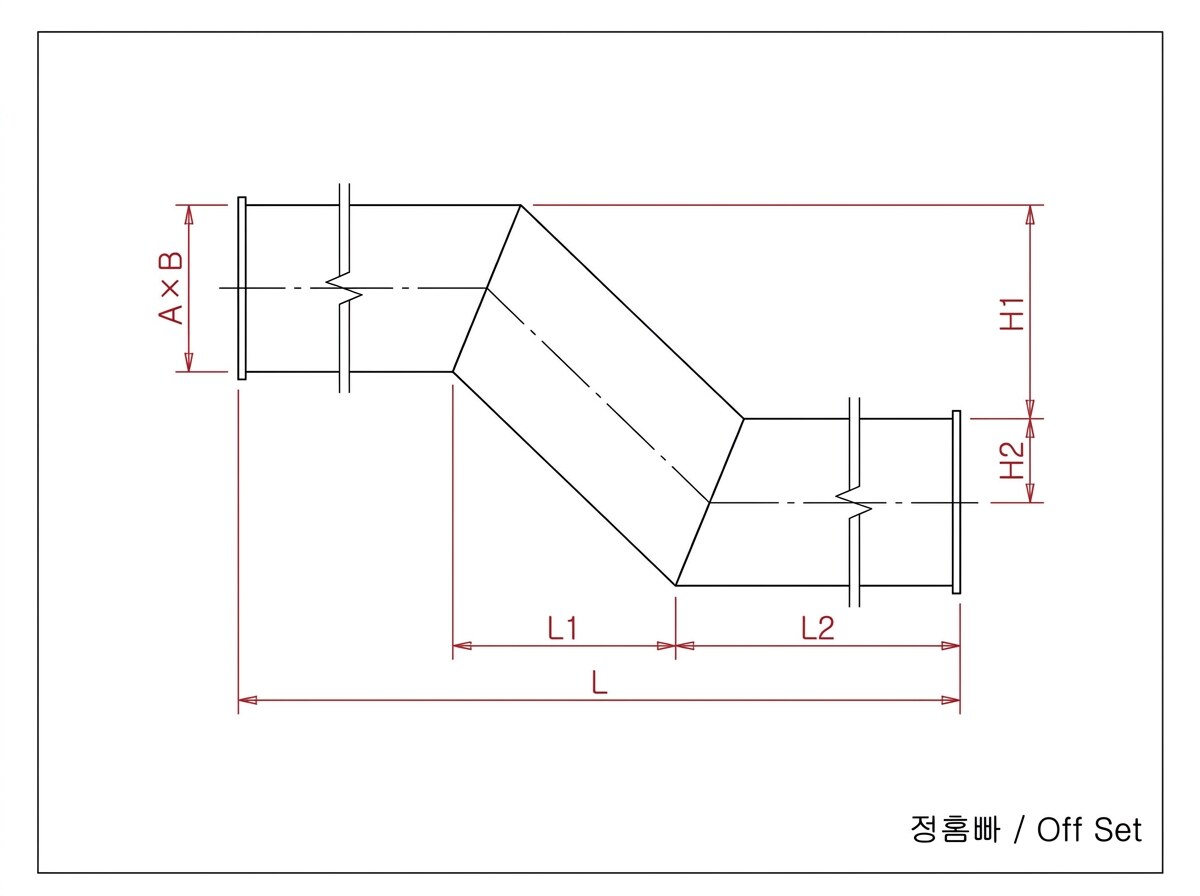

오프셋 / 입상 (Off Set)

Q · R · S

치수A×B · H1·H2 · L·L1·L2

편심직각표시 + 상·하 수평

입상층간 명기

변형 · M09 / M19 수직 입상

CATEGORY 08 / 08

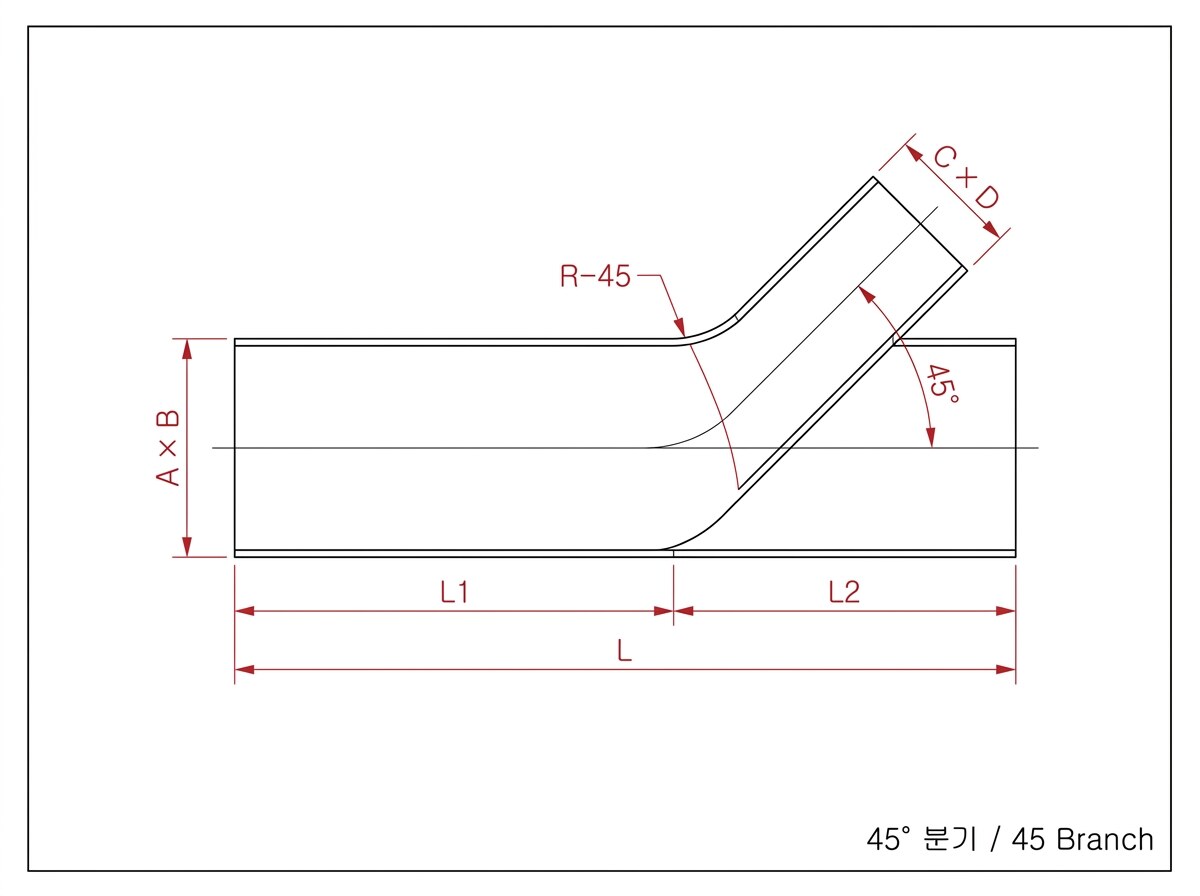

45° 분기 (45 Branch)

T

치수A×B · C×D · L · L1·L2

각도45° 고정

≥ 750L = 300 mm 고정

변형 · M21 45° Branch

AEROCLAD TECH SPEC03 · CATALOG

13

04 · ORDER GUIDE

청구형식 A ~ T · 매핑표

14 / 20

청구형식	Type별 명칭	AEROCLAD 카테고리	대표 모델
A, B	Straight Duct	직관 · 단관	M01
C ~ H	Transition	트랜지션 · 레듀서	M05 / M08 / M10 / M09
I ~ L	Elbow	엘보	M02 / M03 / M04 / M20
M, N	Y-Branch	Y 분기	M07
O	Cross	십자 분기	M12
P	Tee	T 분기	M06 / M11
Q, R, S	Off Set	오프셋 · 입상	M09 / M19
T	45 Branch	45° 분기	M21

AEROCLAD ORDER GUIDE04 · A~T

14

04 · ORDER GUIDE

45 Branch 사양표 · 유의사항 5

15 / 20

45 Branch 표준 사양표

규격 (A×B, mm)	L (mm)	L1 (mm)	L2 (mm)
0 ~ 450	200	50	150
500 ~ 700	250	50	200
≥ 750	300	—	—

※ 규격 750 이상은 길이를 300 mm로 한다. 최대한 규격품에 준해 청구하고, 비규격품 시 현장 여건에 맞게 청구한다. 일자구찌(직선 분기)일 때는 표기해 줄 것.

청구시 유의사항 — 5

01

상·하 수평 관계를 기재할 것.

02

치수·수량 누락이 없도록 할 것.

03

제품 고유번호를 필히 기재 (M-Code).

04

"Type"을 정확히 기재 (A~T 매핑).

05

분기관(M·N·O·P)은 시계방향으로 치수 기입.

AEROCLAD ORDER GUIDE04 · A~T

15

05 · STANDARDS

인증 · 표준 · 시험 기준

16 / 20

AEROCLAD는 국내 KS·KFI 체계와 국제 EN·ASTM·UL·ISO 표준을 동시에 준거합니다. 제품·로트별 실제 보유 시험성적서는 NDA 후 별도 송부 가능합니다.

KS

KS F ISO 1182

건축자재 불연성 시험. 코어 불연 대응.

KS

KS F 2271

가스 유해성 시험. 유독가스 기준 적합.

KS

KS L 9102

인조 광물 섬유 보온재. 그라스울 규격.

EN

EN 13501-1

유럽 화재 분류 A1 (비연소성 등급).

EN

EN 13403

비금속 환기 덕트 유럽 규격.

EN

EN 12237

덕트 누기 등급 — 최대 Class D 대응.

UL

UL 181

Class 1 Air Duct 침식·연소 시험.

ASTM

ASTM C423

흡음 성능 시험 (NRC 산정 기준).

ISO

ISO 9001 / 14001

품질·환경 경영 시스템 (제조 공정).

AEROCLAD05 · CERTIFICATIONS

16

06 · COMPARISON

3 라인업 비교 — Glasswool · Phenolic · PIR

17 / 20

3개 코어 모두 AEROCLAD 공통 외피(알루미늄)·기장(1,200 mm) 표준을 따릅니다. 차이는 코어 소재에서 발생합니다. 적용 환경의 우선 기준이 화재안전인지·천장 높이인지·결로 제어인지에 따라 라인업을 선택합니다.

비교 항목	Glasswool ★	Phenolic	Urethane PIR
코어 소재	무기질 그라스울 64·96K	페놀릭 폼 ≈ 40K	PIR 폼 ≈ 50K
코어 두께 (표준)	25T	20T (박형)	20T
열전도율 λ (W/m·K)	0.034	0.023 (최저급)	0.020 (최저)
화재 등급	불연 (A1, KFI 시험성적서)	준불연	유기계 · 제한 적용
흡음 성능	우수 (코어 흡음)	낮음	낮음
방습 (폐쇄셀)	외피 방습 의존	표면 방습	≥ 92% 폐쇄셀
중량 (kg/m²)	≈ 4.2	≈ 1.8	≈ 1.4 (최경량)
천장 절약 (vs GW)	기준	≥ 200 mm 절약 ★	≥ 200 mm 절약
권장 적용 환경	오피스·병원·학교·지하·공장·지하철	클린룸·반도체·GMP·데이터센터·박형 천장	수영장·수처리·클린룸·냉동창고 (특수환경 한정)

★ 선정 원칙 — "습이 지배하면 우레탄, 불이 지배하면 그라스울, 공간·단열 효율이 지배하면 페놀릭."
※ 실제 보유 시험성적서 및 화재 등급은 KS·KCL 공인 시험성적서로 확인해야 합니다.

AEROCLAD06 · 3 LINEUP COMPARISON

17

07 · MANUFACTURING

공장 일체화 공정

18 / 22

AEROCLAD는 외피·코어·내피를 공장에서 일체화(OSC)해 보드 단위로 출고합니다. 현장에서는 절단·조립·기밀만 수행하며, 별도의 보온 후공정이 없습니다.

CNC FAB

CNC V-Groove 가공

정밀 절단·V-홈 가공으로 SDM 결합 보장. 치수 편차 ±1 mm.

ASSEMBLY

조립 · 기밀 테이핑

SDM 결합 + 외부 알루미늄 테이프 실링. 누기율 < 0.05%.

QC

100 % 품질 검사

64K 고밀도 코어 밀도·외피 두께·치수 전수 검사 후 출고.

DELIVERY

현장 직배송 (OSC)

완성 보드를 현장 직배송. 즉시 조립 가능하며 보관 공간 최소.

AEROCLAD07 · MANUFACTURING

18

07 · SITE INSTALLATION

현장 시공

19 / 22

공장 일체화 보드를 현장에서 조립·연결합니다. 절단·SDM 결합·기밀 테이핑·플랜지 접합만으로 시공이 완료되며, 별도의 보온 작업이 없어 공기는 약 50% 단축됩니다.

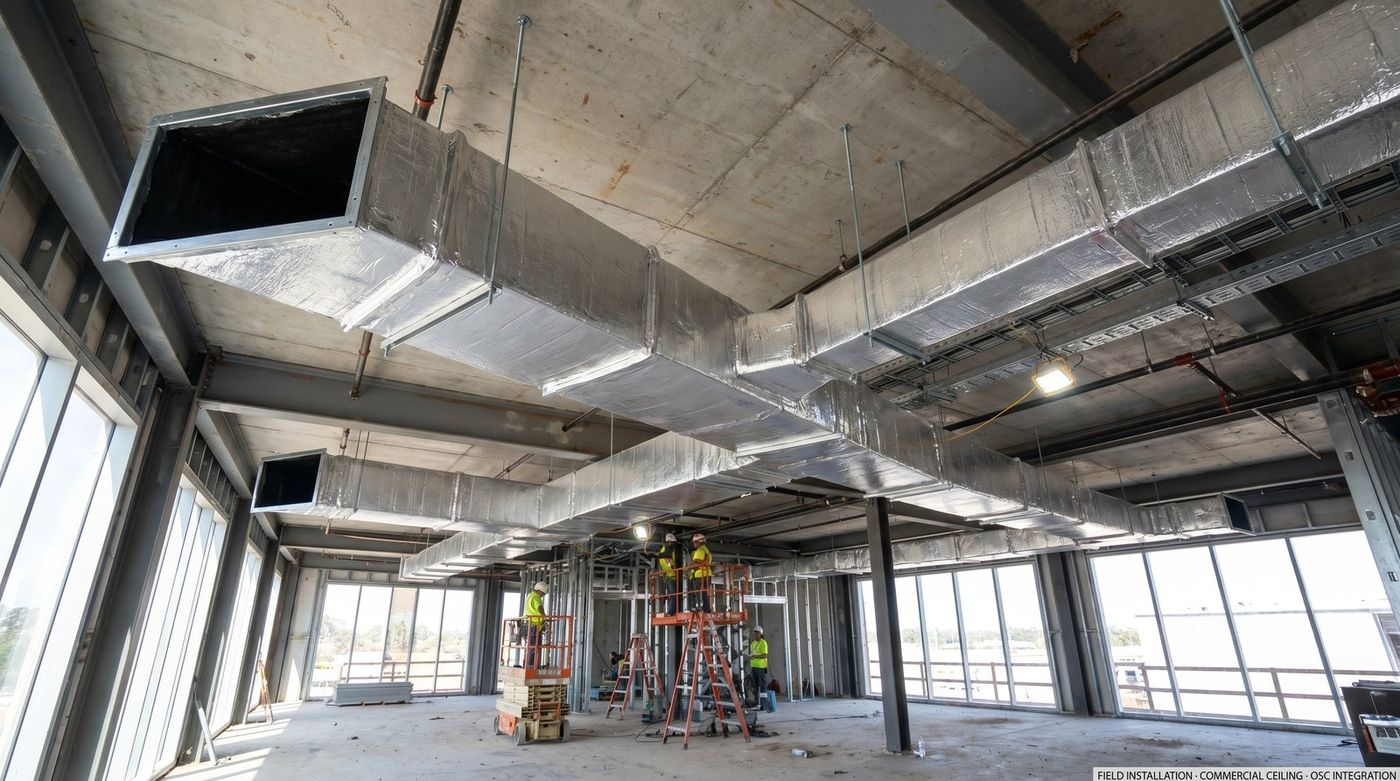

CEILING LIFT-UP

천장 양중 · 시공

경량(약 4.2 kg/m²)으로 인력 양중 가능. 별도 보온 후공정 없음.

OFFICE FIT-OUT

상업 오피스 천장

노출 천장 마감. 알루미늄 외피의 균일한 시인성.

PHENOLIC · OFFICE

페놀릭 오피스 시공

20T 박형 코어로 천장 200 mm 절약. 리노베이션 우선.

MECHANICAL ROOM

기계실 · 플랜트룸

대구경 본관 + 분기. 보강 플랜지로 압력 저항 확보.

AEROCLAD07 · SITE INSTALLATION

19

08 · APPLICATIONS

산업 적용 사례 · 일반 환경

20 / 22

상업·공공·인프라 시설 적용 사례입니다. 모든 일반 환경에서는 불연 그라스울 64 K 코어를 표준 사양으로 적용합니다.

OFFICE

오피스 · 상업시설

Glasswool 25T · 노출 천장 마감. 흡음 + 불연 동시.

HOSPITAL

병원 · 의료시설

Phenolic 20T · 청결 영역 권장. 알루미늄 내피로 입자 비산 차단.

AIRPORT

공항 · 터미널

Glasswool 25T · 대형 공조. 흡음 성능 + 화재 안전.

DATA CENTER

데이터센터 · 서버룸

Phenolic 20T · 박형 + 저누기. 냉방 부하 손실 최소.

AEROCLAD08 · APPLICATIONS

20

08 · SPECIAL APPLICATIONS

산업 적용 사례 · 특수환경

21 / 22

고습·고청결·지하공간 등 특수환경에서는 코어 선정이 달라집니다. PIR은 수영장·수처리·클린룸·냉동창고 등 결로 제어가 필수적인 환경에 한정 적용됩니다.

UNDERGROUND

지하공간 · 지하철

Glasswool 불연 표준. 화재 안전 + 흡음 동시 확보.

POOL · 특수환경

수영장 · 스파

PIR 20T · 고습 결로 제어. 폐쇄셀 ≥ 92%. 화재안전 제한 적용.

CLEANROOM · 특수환경

클린룸 · 반도체

PIR 20T · 결로 제어 + 부식 저항. 알루미늄 내피.

COLD STORAGE

냉동창고 · 저온실

PIR 20T · 저온 결로 차단. 폐쇄셀 단열성능 안정 유지.

AEROCLAD08 · SPECIAL APPLICATIONS

21

09 · CONTACT

회사 · 연락처 · 자료 요청

22 / 22

AEROCLAD는 공장 일체화(OSC) HVAC 보온일체형 사각덕트의 새 표준을 만드는 독립 전문 브랜드입니다. 표준 부속 8 카테고리(M01~M21)에 대한 BIM 패밀리·2D 도면·견적은 영업 담당이 제공합니다.

사무실 · OFFICE

AEROCLAD

주소인천광역시 연수구 송도과학로 56, 2009호

분류HVAC 보온일체형 덕트 전문 브랜드

라인업Glasswool · Phenolic · Urethane PIR · Smoke Duct

공장 · FACTORY

AEROCLAD Manufacturing

주소경기도 화성시 장안면 장안로 227번길 166-32

설비5×2.25m CNC · 진공 흡착 · CAMDUCT® 19" 컨트롤러

방식OSC(Off-Site Construction) 공장 일체 제작

영업 · SALES

AEROCLAD Sales

메일info@aeroclad.co.kr

웹aeroclad.co.kr · aeroclad.kr

QR
WEB

Microsite

aeroclad.co.kr

제품 라인업 · Tech Spec · PID Tech 기술자료.

QR
BIM

BIM · DRAWING

M01 ~ M21

.rfa · .ifc · .dwg · .pdf · .skp 지원. NDA 후 송부.
